2차전지제조공정



장비Capex의 31%를구성하는전극공정

- 양극재, 음극재를만드는전극공정은2차전지장비Capa중31%를차지하고있음. 2022년부터2025년까지20조원시장이신규형성될것으로기대.
- 전극공정은크게믹싱, 코팅, 압연, 절단으로구분됨.
- 믹싱공정은도전제, 바인더, 용매를혼합하여슬러리를생산하는공정. 코팅공정은만들어진슬러리를기재위에코팅하여양극재, 음극재를제조. 압연공정은코팅된슬러리를압착시켜전극두께감소, 에너지밀도및결착력을증가. 마지막으로절단공정은전극의폭을제품기준에맞게절단.

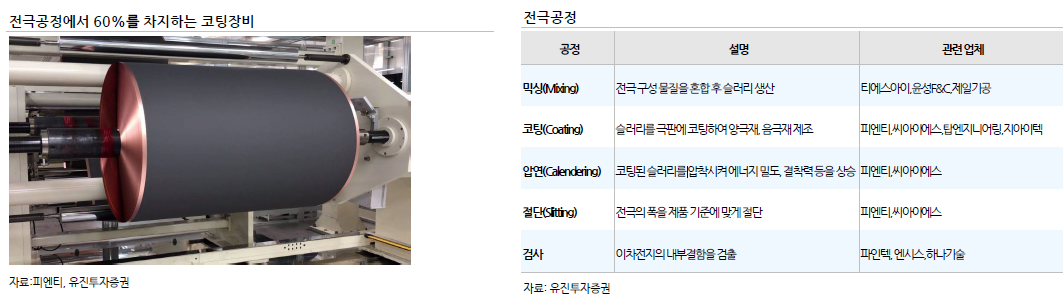

- 전극공정장비內Capa구성비율은코팅60%, 믹싱18%, 압연6%, 절단5%를가지고있음. 코팅장비가60%로압도적인비중을차지하고있음







장비Capex의 17%를구성하는조립공정

- 양극재, 음극재를전지용기에삽입하여셀로조립하는조립공정은2차전지장비Capa중17%를차지하고있음. 2022년~2025년까지11조원시장신규형성전망
- 조립공정은원통형,각형/ 파우치형에따라공정이다르며, 각회사마다도차이를보임.
- 극판을잘라양극, 음극탭을제조하는노칭공정이후전지의밀도를상승시키는와인딩혹은스태킹공정을거침. 이후완성된젤리롤을케이스에넣고양극, 음극탭을접착시키는웰딩공정그리고필링공정을통해케이스에전해액을주입. 마지막으로진공건조등의과정을거치면배터리셀이완성





장비Capex의 30%를구성하는화성공정

- 완성된셀에전기적특성을부여하는화성공정은2차전지장비Capa중30%를차지하고있음. 2022년~2025년까지20조원의시장신규형성이기대됨.

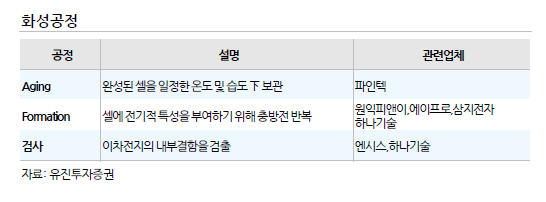

- 조립공정을통해완성된셀을일정한온도및습도下에보관하는Aging공정을거치면가장핵심인Formation 공정을지나게됨. 이공정에서는셀에전기적특성을부여하기위해충방전을반복. 이후파우치형은셀내부가스를제거하는Degassing공정, Folding 공정을거치면최종적으로셀이완성됨.
- 화성공정의특징은Formation 비중이80%로압도적인비중을차지한다는것. 전체2차전지장비Capa기준으로보아도22.3%를차지하는핵심장비.





기타공정장비-검사, 자동화,탈철장비

- 기타공정장비로는검사장비, 자동화장비, 탈철장비등이있음.
- 검사장비는X-Ray를통한내부결함검사, 외관검사, 셀의절연이나전압을검사하는IR/OCV 등이있음. 2차전지검사장비시장은2027년6.5억달러규모의시장을형성할것으로전망됨.
- 자동화장비는원재료, 재공품, 제품의로딩, 언로딩등을수행하는물류자동화시스템. 자동화설비는크게전공정, 후공정설비로나뉨.규격화된제품물류시스템인후공정설비보다, 정형화된제품이아닌롤형태의알루미늄, 구리등의물류시스템인전공정설비의기술적난도가훨씬높음.
- 자동화장비는전체2차전지장비Capa중11%정도를차지.
